PCIe bifurcation

HPE ProLiant DL360 Gen9服务器 支持PCIe直接使用NVMe存储，这样可以在服务器上实现高性能存储集群。(原厂的 U.2 接口NVMe SSD存储升级套件实在成本太高)

最初构想方案(验证存在限制)

警告

请注意， HPE ProLiant DL360 Gen9服务器 只支持第一个PCIe 3.0 x16的bifurcation功能，并且只支持 Dual PCIe x8 slot ，也就是只能切分成2个 x8 。所以最多只能在Slot 1上支持2块NVMe SSD。

请购买 双盘NVMe扩展卡 ，我购买4盘位NVMe扩展卡实际上上浪费了资源，并不是很好的选择。

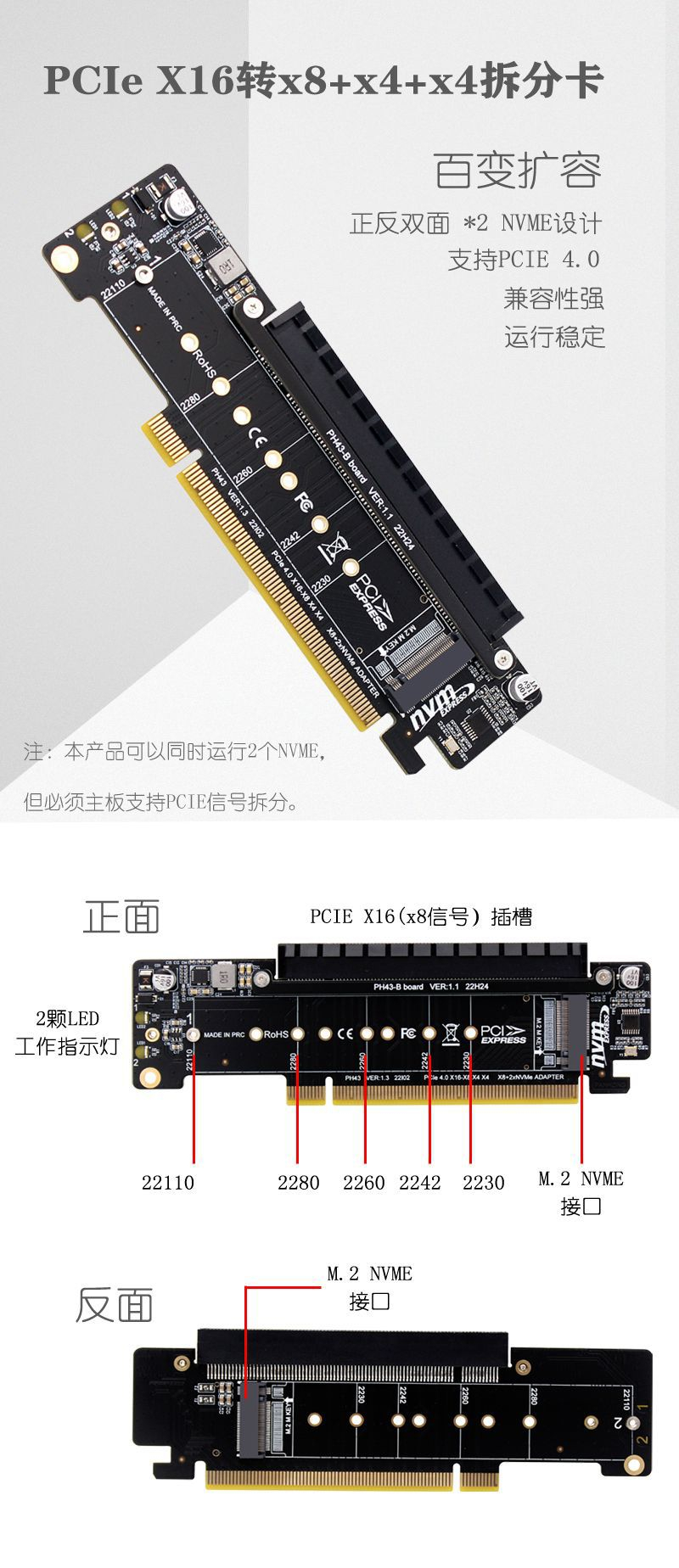

在淘宝上可以购买到 PCIe X16 四盘NVMe扩展卡:

PCIe bifurcation

需要注意，扩展卡是 PCIe x16 规格的，为了能够支持4个NVMe m.2 存储，需要将这个 X16 分成4个 X4 才能支持4个NVMe盘。需要主板支持一种称为 PCIe bifurcation 技术，这样在主板BIOS中可以将 PCIe X16 改成 x4x4x4x4

参考HP官方文档，DL360 gen10 是支持 PCIe Bifurcation 的:

System Configuration > BIOS/Platform Configuration (RBSU) > PCIe Device Configuration > PCIe Bifurcation Options

对于 HPE ProLiant DL360 Gen9服务器 我执行完成 HPE DL360 BIOS升级 然后经过多方验证，发现 HPE ProLiant DL360 Gen9服务器 对 PCIe bifurcation 支持有限，见下文。

备注

HPE ProLiant DL360 Gen9服务器 的第一个 主PCIe3.0 x16 只支持对半分，如果不想投入太高成本，则可以选择购买 双盘位NVMe直通扩展卡，配合 Slot 2 的第3个NVMe SSD，也能够实现成本最低性能最好的存储扩展方案。

PCIe设备和bifuration

参考 HPE Proliant dl160 gen9 bifurcation 提到:

• 有人提出 DL360和DL380更新到最新的Bios 2.90也没有出现 pcie options 选项，不过， dual bifuration 支持是从 2016 年开始的，在 HPE UEFI System Utilities and Shell Release Notes for HPE ProLiant Gen9 Servers 文档第5页(2016年文档)有说明:

  Addedsupportto configurethe systemto bifurcatePCIe Slot 1 on the DL360Gen9 or PCIeSlot 2 on the DL380Gen9


也就是说对于 DL360 Gen9 是支持Slot 1的 PCIe bifurcation ，对于 DL380 Gen9 则支持 Slot 2的 PCIe bitfurcaton

• HP的人说DL360和DL380 Gen9是支持，但是需要PCIe扩展卡厂商的部件适配bifurcate，部件需要和firmware和驱动适配正确的速率才能实现 x8 / x4 。所以，这可能是没有插入PCIe扩展卡就看不到 PCIe Device Configuratio 选项的原因？

参考 HPE Gen9 with asus hyper m.2 x16 card v2 提到有人购买了 Asus hyper m.2 x16 card v2 以及 4块 Samsung 970 plus:

• PCIe bifurcation 需要CPU和主板同时支持，Intel E5 v3处理器支持 40个 PCIe 路径(lanes)

参考 Setting Gpu Configurations; Selecting Pcie Bifurcation Options; Configuring Specific Pcie Devices - HPE ProLiant Gen10 User Manual 说明了对于GPU设备:

System Configuration > BIOS/Platform Configuration(RBSU) > PCIe Device Configuration > GPU CFG

有2个选项:

4:1—Maps 4 PCIe slots to each installed processor
8:1—Maps all slots to a single processor

我的选择

直通扩展卡(部分实现bifurcation)

我购买了 3个 三星PM9A1 NVMe存储 以及 佳翼M2X16四盘NVMe扩展卡( 宣传称 支持PCIE 4.0 GEN4， 向下兼容PCIE3.0 GEN3 )。我比较担心能否配合DL 360 Gen9实现 PCIe bifurcation

• 我最初尝试将 NVMe扩展卡 安装在 Slot 3上(因为我想能在 Slot 1上安装显卡，然后可以还留出空间在Slot 2上安装第二个NVMe扩展卡)，但是确实启动以后没有找到PCIe配置选项

• 将 NVMe 扩展卡 改到安装到 Slot 1，重新启动系统，检查 BIOS/Platform Configuration(RBSU) 配置选项，依然没有看到 PCIe Device Configuration 配置入口(只看到 PCI Device Enable/Disable 激活关闭设置):

HPE Proliant dl160 gen9 bifurcation 中答复中也提到了，这个功能需要扩展卡厂商支持firmware，有人换了6个扩展卡都没有看到BIOS能够显示出 PCIe Device Configuration 配置项。

看起来我购买的 佳翼M2X16四盘NVMe扩展卡 也同样没有适配成功???

真是让人非常沮丧，折腾这么久，查询很多资料都没有明确的 HPE Gen9 解决 PCIe bifurction 的解释和适配方法，虽然2016年 HPE UEFI System Utilities and Shell Release Notes for HPE ProLiant Gen9 Servers 提到了支持，但是该文档最新2021年版本已经找不到这项说明了。

柳暗花明又一村…

我在DL360 Gen9服务器上安装 Nvidia Tesla P10 GPU运算卡 启动时遇到需要 HP DL360 Gen9 Large Bar Memory(Tesla P10) 问题，HPE DL360 Gen9的 PCI Express 64-Bit BAR Support BIOS配置选项隐藏在没有任何提示的 Service Options 菜单中(需要在 ROM-Based Setup Utility (RBSU) 界面通过 Ctrl-A 激活)，但是没有任何菜单引导。我是通过Google文档才找到方法…

原来在这个隐藏的 Service Options 中提供了很多高级功能，其中就包括了 Primary Riser PCIe x16 Bifurcation

HPE DL360 Gen9 BIOS设置Bifurcatio

• 启动服务器，在BIOS提示时，按下 F9 进入 ROM-Based Setup Utility (RBSU)

• 在RBSU中，按下 Ctrl + A ，进入 Service Options

• 通过上下键移动菜单高亮，选择 Primary Riser PCIe x16 Bifurcation ，然后按下回车

• 此时可以看到提供了2个选项:

  • PCIe x16 slot 保持默认的 PCIe 3.0 x16 直接输出

  • Dual PCIe x8 Slot 将 第一个主 PCIe 3.0 x16 分成2个 x8 通道

警告

很不幸，HPE DL360 Gen9的 PCIe Bifurcation 有很大的限制，不能将 x16 切分成 x4x4x4x4 ，只能对半分成 x8x8 ；并且 Bifurcation 仅限于第一个主 PCIe 插槽。

也就是说，实际上即使使用了第一个插槽的 PCIe Bifurcation 也就只能增多一个 NVMe SSD存储，实现价值大打了折扣，并没有我最初设想的能够在一个 PCIe 3.0 x16 上连接4个NVMe SSD存储实现阵列。

很遗憾，HP DL360只能实现在第一个PCIe 3.0x16分成2个 x8 ，所以我最初想通过 佳翼M2X16四盘NVMe扩展卡 并行使用 4个 NVMe SSD 的方案并不能实现。通过直通方式只能连接 2个 NVMe SSD 使得这个方案非常鸡肋(不过也许性能可以较好)。

出于成本和性能，我还是决定采用此方案:

• 主 PCIe 3.0 x16 Slot 1 通过DL 360 Gen9内置 PCIe bifurcation 分成 x8 x8 ，安装 佳翼M2X16四盘NVMe扩展卡 (沉没成本，虽然不能充分利用4盘位) ，使用 2 块 三星PM9A1 NVMe存储

• PCIe 3.0 x8 Slot 2不支持PCIe bifurcation，所以购买单盘NVMe扩展卡

• 主机总共安装3个NVMe SSD:

  • 由于 Slot 1 和 Slot 2 都是直连在 CPU 1上，所以可以获得极佳的互访性能

  • 采用 IOMMU 由第一层 KVM Atlas 虚拟机读写，力求能够实现 native 性能

  • 运行3个 Ceph Atlas 虚拟机分别处理 pass-through 的NVMe存储，虚拟机采用cpuset方式绑定到CPU 1上，结合 NUMA架构 实现性能最大化

我有一个疑问，对于4盘位的 佳翼M2X16四盘NVMe扩展卡 ，BIOS只支持 x8 x8 ，那么究竟是安装在哪个盘位的磁盘被识别出来呢，实践记录如下:

• 按照上文配置好 Primary Riser PCIe x16 Bifurcation >> Dual PCIe x8 slot ，重新启动服务器，登陆系统

• 检查磁盘 fdisk -l | grep nvme 可以看到现在识别了2块NVMe SSD:

  Disk /dev/nvme0n1: 953.89 GiB, 1024209543168 bytes, 2000409264 sectors
  Disk /dev/nvme1n1: 953.89 GiB, 1024209543168 bytes, 2000409264 sectors


PLX主控扩展卡

根据网上搜索到到信息了解到，HP gent9 的服务器可以使用PLX主控芯片扩展卡( PLX 是PCIe交换和桥接芯片供应商 )，从淘宝上搜索无需主板支持 bifurcation 的扩展卡有两种芯片:

• ASM2824

• PLX8747 ( Broadcom PEX8747 就是收购PLX的产品线的PLX8747)

Multi-NVMe (m.2, u.2) adapters that do not require bifurcation 汇总了国外网友搜集的无需主板bifurcation功能就可以支持多个NVMe存储的PCIe扩展卡(aliexpress上由2家中国销售公司售卖的)，主控芯片绝大多数是PLX 8724/8747/8748，少量是ASM芯片。

我购买了 M.2 NVMe SSD扩展卡 PCIe3.0 X8X16扩2口4口M2 PLX8747 ：

• 目前google到的英文资料基本都是采用PLX芯片成功的

• PLX是专注于PCIe连接的厂商，被很多NVMe Extend Card采用

  • SUNWEIT PCI-E 3.0 X16 PEX8747 4-M.2 NVMe Extend Card

  • 华擎X99 WS-E/10G (华擎是从华硕分出的主板制造厂商，售价较低但做工还比较扎实，比不上华硕但是同价位质量较优 感觉华擎的东西做工用料都很扎实呀，为什么都说是二线？ ) ，在HP论坛中有信息显示华擎ASrocck的NVMe PLX芯片扩展卡可以在HP gen9服务器上正确工作

备注

PLX是半导体行业巨头新博通(Broadcom)旗下企业，原先是安华高公司于2014年收购PLX，2016年安华高公司收购Broadcom后改名Broadcom Limited(新博通)。( 博通又准备收购芯片公司？|半导体行业观察 )

• 需要注意，接口应该是 PCIe3.0 X16 ，这样拆分4个以后才是 x4x4x4x4 ，可以满足较高速的 NVMe 读写

既然通过PLX主控芯片实现 bifurcation ，所以也就无所谓安装在 Slot 1 还是 Slot 3 ；考虑到 Slot 2 和 Slot 3 之间空间较大，可以安装2个 PLX主控扩展卡 :

• Slot 2 是 x8 接口，可以安装 双盘位 扩展卡

• Slot 3 是 x16 接口，可以安装 四盘位 扩展卡

• 总共可以扩展安装 6个 NVMe SSD存储: 需要注意 Slot 2 和 Slot 3 分别属于 CPU1 和 CPU2，所以应该分配给不同的虚拟化存储集群:

  • Slot 2 上2个 NVMe SSD 可以组合成 RAID 0 (性能最强) 或者 RAID 1 (数据安全性高)；或者分配给2个 Gluster Atlas 虚拟机组件镜像模式的GlusterFS集群提供大容量近线数据归档

  • Slot 3 上4个 NVMe SSD 可以选择3个分配给3个 Ceph Atlas 虚拟机组建成 Ceph 高可用高性能虚拟化存储集群；另外1个则分配给物理主机，作为 Docker Atlas 和 KVM Atlas 的镜像存储，以及容器和虚拟机本地挂载存储，以获得性能最大化

备注

为了降低成本，并且能够使用原生的PCIe NVMe存储访问，所以我最终退掉了新购买的 M.2 NVMe SSD扩展卡 PCIe3.0 X8X16扩2口4口M2 PLX8747 扩展卡，还是采用HP DL360 Gen9直接访问存储。也就是采用前一个方案。

PCIe switches性能

Intel的北桥集成在CPU里面，所以原生PCIe通道的数量由CPU决定，主板可以根据需要对这些通道进行重新组合(比方x16 = 1x16 或 1x8+1x8 或 1x8+1x4+1x4)以满足多个pci的需要。

备注

我所使用的二手服务器 HPE ProLiant DL360 Gen9服务器 使用的处理器是 Intel Xeon E5-2670 v3处理器 ，每个处理器提供了 40 个PCIe Lanes

PCIE Switch (pcie扩充器/转换器/桥) 提供了通道数扩充以及拆分功能，例如 PLX 8747 就可以将一组x16扩充成两组x16，也可以拆分成 x8x8 或者 x4x4x4x4。网上资料显示两路扩展(两组x16)性能可能有损失。

注意配置的拓扑 Exploring the PCIe Bus Routes :

• 如果主板使用PLX芯片，则应该将需要通讯的两个GPU位于同一个PLX芯片下面

• 如果两个gpu位于不同的PLX芯片下, 但位于同一个cpu下, 性能次之: 有7%的带宽损失(9.8 vs 10.6 gb/s) 和 7.9 vs 7.7微秒的延迟

• 两个gpu位于不同cpu下(自然也不同plx下)性能最次: 有62%的带宽损失和316%的延迟增加 (4 vs 10.6 gb/s, 32.1 vs 7.7)

我的连接构思:

• 由于 Slot1 和 Slot2 是连接在CPU 1上的PCIe，所以如果考虑多个GPU，可以在Slot1和Slot2上安装2块PGU卡，在Slot 3上安装NVMe存储卡，这样确保GPU之间通讯快速。

• 如果使用1个GPU卡 Nvidia Tesla P10 GPU运算卡 ，则安装在 Slot 3上，在Slot 1 和 Slot 2上安装NVMe存储扩展开(我就采用这个模式)

神奇PCIe拆分NVMe存储

在服务器领域，例如 HPE ProLiant DL360 Gen9服务器 提供了SFF安装模式 4 SAS/SATA (Drive 1-4)+6 NVMe (Drive 5-10) ，可以将主机最后6个盘位替换成U.2接口的NVMe SSD磁盘。在 Dell PowerEdge R640：NVMe直连、NDC网卡、PERC10一览 可以看到Dell服务器也是通过将 Xeon 处理器内置的 PCIe lanes 分出一部分专用于连接 NVMe SSD。这种模式节约了宝贵的PCIe插槽，同时又提供了满足大量NVMe存储分别连接不同的PCIe lanes的需求，可以实现直通连接，在 IOMMU架构 实现pass-through给虚拟机，实现高性能虚拟化存储。

PCIe :

• 3.0 的单通道性能是传输速率 984.6MB/s ，使用 ×4 规格已经达到 3.938GB/s ，可以满足 PCIe 3.0 NVMe 的带宽需求

• 4.0 的单通道性能是传输速率 1.969GB/s ，使用 ×4 规格达到 7.877GB/s ，可以满足最快的PCIe 4.0 NVMe 三星PM9A1 NVMe存储 以及对应企业级 980 Pro的带宽

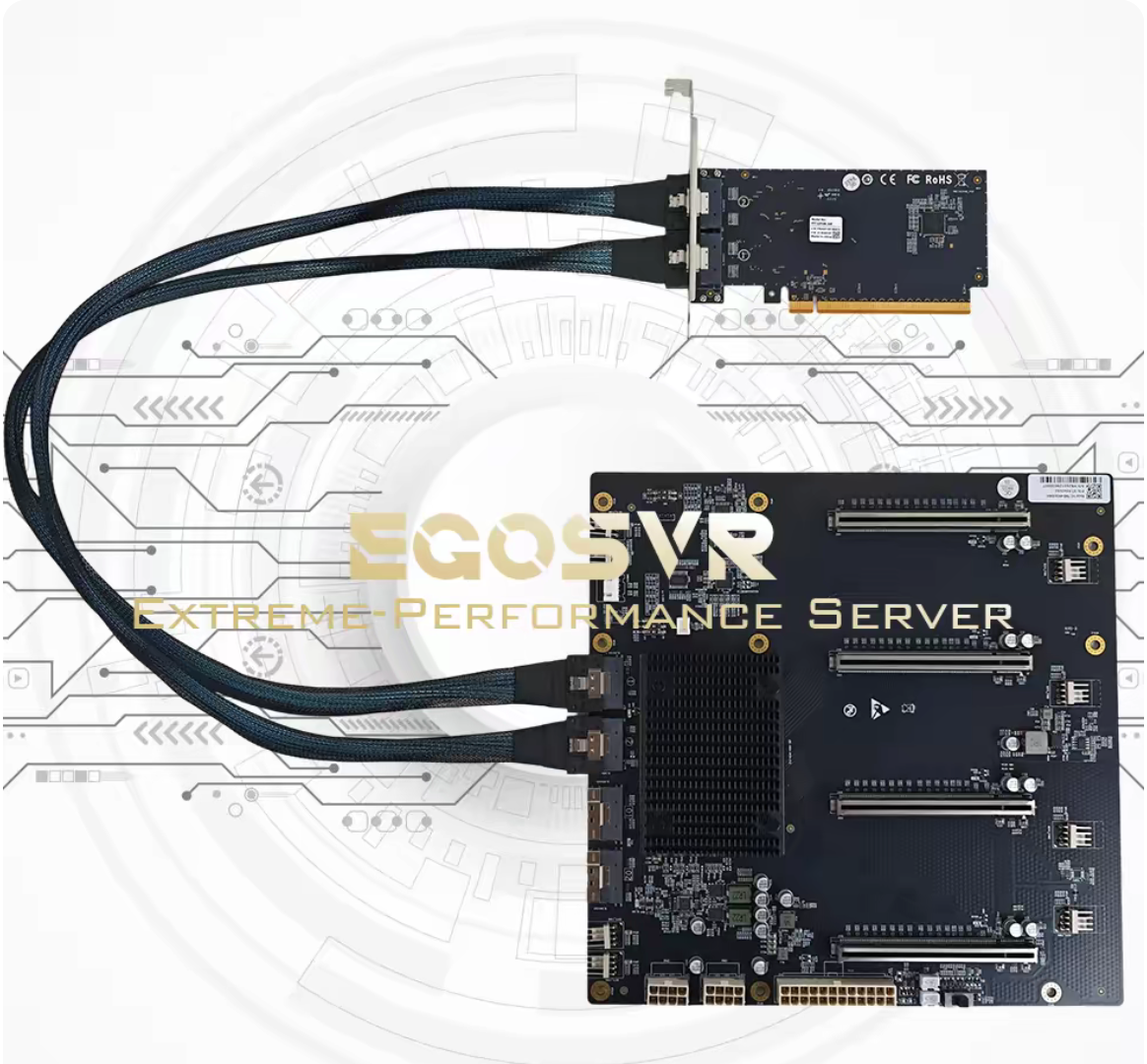

传统的RAID技术，在不断推陈出新的NVMe存储技术发展下，也出现了NVMe RAID卡，通过NVMe switch可以实现更多的NVMe设备直连。如果HBA卡没有提供内置的RAID功能，可以采用 Intel Virtual RAID on CPU (Intel VROC) 技术，实现全速率的NVMe组件RAID。在使用PEX88048主控芯片的NVMe Switch Adapter (Broadcom P411W-32P)，默认将PCIe 4.0 x16拆分成 4个x8 SFF-8654接口:

在不集联下一级PCIe Switch情况下，Broadcom P411W-32最多可拆分为32个PCIex1来连接SSD(牺牲了单盘带宽)，可以想象一下使用32个NVMe组建的阵列。
