HPE H240ar 存储阵列卡

我最初为了能够在 HPE ProLiant DL380 Gen9服务器 上安装和使用SAS机械硬盘，购买了 HPE P440ar 存储阵列卡 ，但是很不幸买到的二手卡有硬件故障。考虑到我主要采用 ZFS 而不依赖主机硬件RAID，所以 HPE P440ar 存储阵列卡 设置的是HBA直通模式，这带来以下不足：

  • 完全浪费了硬件RAID功能，而且p440ar的复杂的ROC芯片缓存逻辑，可能会因为没有电池或缓存故障导致宕机

  • p440ar卡的硬件RAID功能在没有电池支持时会报错并且导致降速

  • p440ar卡的发热量较简化的HBA卡大，对机箱狭窄的DL380不利

实际上市场上有大量LSI 9211-8i 或 LSI 9300-8i HBA卡，是一种非常适合 ZFS 这种不需要硬件RAID的 IT Mode固件卡 :

  • LSI 隶属于 broadcom (博通): 绝大多数阵列卡（包括 HPE P440ar 存储阵列卡 ）底层用的其实都是 LSI 的芯片

  • IT Mode 固件: 标准的 LSI 卡通常带 RAID 功能（IR Mode）; "IT Mode" (Initiator Target) 是一种特殊的固件，它彻底抹去了 RAID 逻辑直接把硬盘交给操作系统，非常适合 ZFS 使用

  • 需要注意第三方LSI卡可能会导致 HP服务器iLO技术 无法读取硬盘温度，这会导致服务器风扇强制拉高到 40%-60%，产生巨大的噪音

我最后退掉了故障的 HPE P440ar 存储阵列卡 改为非常廉价的 HPE H240ar :

  • 淘宝二手最低只需要 15RMB

  • 和 HPE P440ar 存储阵列卡 一样，不需要额外占用 PCIe 槽，不需要换 SAS 线

  • HPE 原厂卡，iLO 能识别(避免风扇噪音)

  • 没有复杂的 ROC 芯片缓存逻辑，不会像 P440ar 那样因为没电池或缓存故障而导致 ROC 1 宕机

  • 发热量比 P440ar 低得多

警告

很不幸，我在 H240ar 卡连接二手的IBM日立硬盘上折腾了好几天，都没有搞定磁盘初始扫描识别问题。看来不同厂商的SAS硬盘确实有兼容性问题(HBA卡会挑剔SAS硬盘的原厂特征？），我准备后续换成 HPE P440ar 存储阵列卡 卡再做尝试。

直通（HBA）模式

H240ar 支持两种工作模式：RAID Mode（简单的硬件 RAID 0/1/5）和 HBA Mode（纯直通）

针对 ZFS 需要确保H240ar使用 HBA Mode

安装和初始化

我在 HPE ProLiant DL380 Gen9服务器 上安装了 p240ar 之后，启动服务器，通过 HP服务器iLO技术 管理界面的 System Inventory 界面可以看到 Embedded Smart HBA H240ar 并且看到固件版本是 4.52 ，初步证实了这块 H240ar 硬件是工作正常的。

如上所述，我需要将购买的8块二手SAS硬盘初始化并切换为 HBA模式 (直通模式，Passthrough)，所以在启动服务器看到 HP Logo提示时按下 F10 进入 Intelligent Provisioning 。

但是，我的实践遇到一个异常问题:

  • 8块SAS硬盘指示灯一直显示绿色的旋转硬盘图案

  • Intelligent Provisioning 并没有如预期那样进入管理的 Smart Storage Administrator (SSA) 界面

gemini提示: 硬盘灯“旋转”表示控制器正在进行后台扫描（Discovery），但 Intelligent Provisioning（IP）没反应，通常意味着固件版本冲突或IP 分区损坏。

由于我的硬盘是二手的IBM服务器上拆下的日立硬盘，购买的二手 p240ar 原先可能也有RAID旧配置，这导致两者不能匹配，Intelligent Provisioning(IP)一直在扫描硬盘，并试图根据旧硬盘上的 RAID Metadata（元数据） 重组一个不存在的阵列。

尝试一: “离线版”SSA

由于F10的Intelligent Provisioning(IP)界面卡住，所以采用在服务器启动时，屏幕出现 Smart HBA H240ar... 的初始化文字时，立即点击 F5 ，尝试进入该控制器独立 SSA 界面(不依赖硬盘上的 IP 分区，加载速度最快)

警告

这个方法虽然是gemini推荐的，但是我实践没有成功。系统启动时候，实际上8块SASA盘一直在显示旋转图案进行扫描，而且屏幕没有出现 Smart HBA H240ar... 这样的提示，所以按 F5 并没有效果，而是直接进入了操作系统。看起来系统是认为阵列卡出问题跳过了初始化

我首先尝试了这个方法，但是很不幸，启动时硬盘指示灯疯狂旋转，H240ar卡并没有初始化成功(在启动POST街面上没有出现 Smart HBA H240ar... 信息。所以，我继续下面的尝试

尝试二: 冷启动与物理复位

既然硬盘灯一直在选装，说明控制器在扫描硬盘信息而无法完成初始化。所以尝试:

  • 关机

  • 先拔掉一直在扫描的硬盘，然后再开机

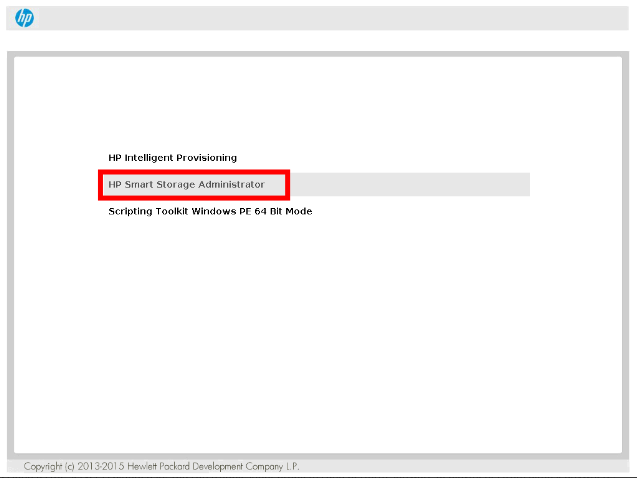

  • 按 F10 尝试进入 Intelligent Provisioning(IP): 果然成功进入 ，然后选择 HP Smart Storage Administrator

../../../../_images/ssa.png

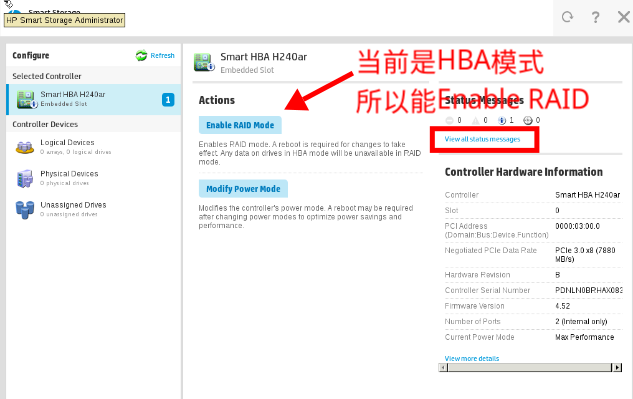

  • 我发现我购买的二手 H240ar 就是HBA模式，因为此时能够 Enable RAID Mode ，而且在启动日志中也看到:

状态日志显示为HBA模式
Smart HBA H240ar in Embedded Slot is in HBA Mode. Any physical drives connected to this controller are directly accessible from the Operating System.
../../../../_images/ssa_hba.png

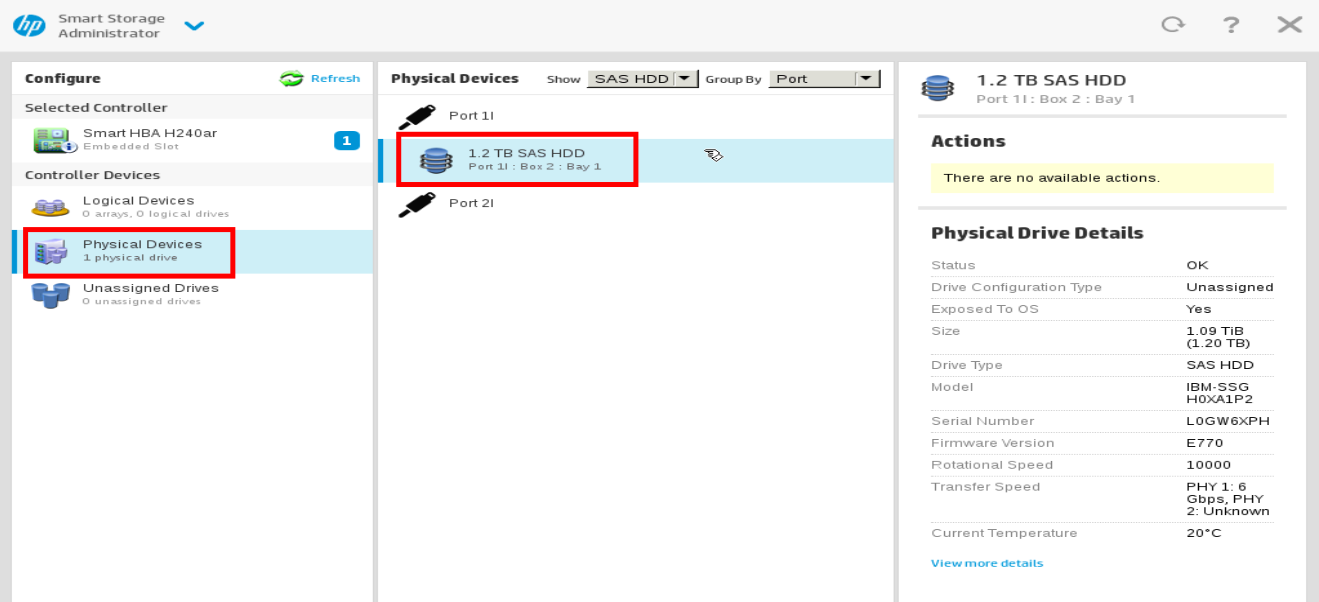

  • 现在热插入一块 SAS 硬盘，此时因为Smart Array Administrator已经运行不再因为磁盘扫描导致无法进入，所以此时在管理界面中点击 Refresh 就会看到 Physical Devices 显示出新插入的磁盘:

../../../../_images/ssa_hba_disk1.png

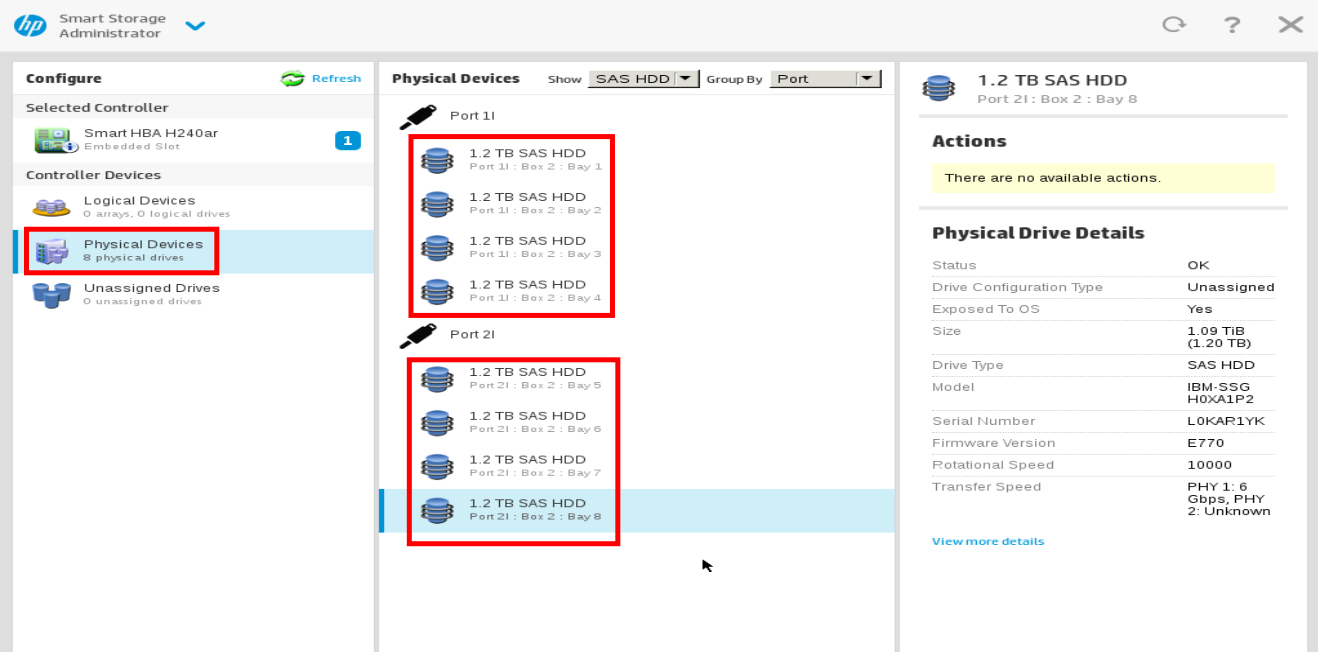

  • 需要检查每块磁盘，确保8块磁盘的状态都是 Unassigned (未分配)，因为HBA模式下，硬盘不能属于任何 Array 或 Logical Drive

    • 如果某块硬盘上显示有 Foreign Configuration 或 Existing Legacy RAID ，则需要选中该硬盘，并执行 Erase Drive

    • 如果不清除残留的RAID信息，重启后H240ar可能会再次因为尝试读取残留信息而卡在开机自检阶段

../../../../_images/ssa_hba_disk8.png

一块块热插入磁盘后识别(HBA模式)

看起来一切正常，我尝试关机重启

然而很不幸，再次出现硬盘指示灯疯狂旋转，但是无法识别出HBA和磁盘(进入Ubuntu之后用 lspci 看不到 h240ar 卡

尝试三: 解决IBM硬盘和HP的h240ar卡兼容性

目前的现象是 空载能识别，带盘启动就消失（lspci看不到） ，这个现象表明问题出在 PCIe Enumeration Failure (PCIe 枚举失败) :

当 H240ar 插着硬盘启动时，它在尝试初始化（Option ROM 加载）阶段因为与 IBM 日立硬盘的固件握手失败，导致控制器的固件锁死或响应超时。主板 BIOS 认为这个 PCIe 设备已损坏或非法，为了保护系统启动，直接在物理层关闭了该 PCIe 通道的电源或信号连接。

此时在Ubuntu系统里使用 lspci 看不到 h240ar HBA卡

强制兼容

警告

这步HBA卡设置实际上我没有执行，因为当前 h240ar 卡已经是HBA模式。由于禁用了所有RAID堆栈，所以BIOS级别的负载设置菜单都被隐藏了。

  • 修改HBA卡启动行为: 在热插拔进入 SSA 界面后，需要关闭一切会导致开机扫描的“高级功能” (注意：在HBA模式下这些高级功能看不到 ) :

    • 关闭 Boot Support : 在 SSA 中找到控制器的 Modify Controller Settings ，将 Boot Support 设置为 None 或 Disabled

    • 关闭 Drive Write Cache ：IBM 拆机盘的缓存策略有时会导致延迟过高，先将其全部关闭

    • 检查 Surface Scan ：确保没有开启开机自动表面扫描

  • (未执行)BIOS强制PCIe类型: HP Gen9 服务器的 PCIe 插槽通常有“自动（Auto）”协商功能，设置为较低的 Gen 2速率有助于更宽松的信号时序要求，能容忍老旧 SAS 硬盘初始化时的电气干扰

  • gemini给了一个有关 “IBM/日立拆机盘” 的特性: 即便 SSA 能“看到”它，如果它是 520/522 字节格式，它的固件在初始化时会向控制器发送特定的 SCSI 指令。H240ar 如果无法理解这些非标准的指令，就会一直尝试重试（Retry），表现为灯转圈

    • 这种方式需要尝试不插硬盘，进入ubuntu系统，然后在能够识别 h240ar 卡情况下，热插入硬盘，然后通过低级格式化来将硬盘格式化成 512 字节格式

    • 不过我的实践发现没有插硬盘进入ubuntu也看不到 h240ar 卡

Legacy BIOS Option ROM 和 UEFI Optimized Boot

兜兜转转，gemini提到了 UEFI 启动模式:

H240ar 是一块古老的整列卡，依赖CSM (Compatibility Support Module)里的 Legacy BIOS Option ROM 向系统上报 PCIe 信息!!!

gemini提到了之前我和他讨论 Intel Arc A770 16GB显卡 ，这种现代GPU显卡 强制要求 关闭 CSM (Compatibility Support Module) 才能正常工作。巧了，我之前为了 IOMMU 设置 采用OVMF实现passthrough GPU和NVMe存储 ，并且也为了能够使用现代化的GPT分区表，都是采用UEFI模式来配置BIOS的。而且为了干净，我往往会关闭掉 CSM (Compatibility Support Module)。

gemini建议 尝试混合模式 :

  • 进入 F9 -> Boot Options，设置 UEFI Optimized Boot = Disabled

但是，我启动以后发现Ubuntu中还是看不到 H240ar

警告

更改服务器 UEFI 模式会导致之前以 UEFI 模式安装的操作系统不能启动，所以切换模式需要谨慎。

不过，我发现在BIOS的设置中( 按 F9 进入 System Utilities -> System Configuration -> BIOS/Platform Configuration (RBSU) )，能够看到这块 H240ar 卡，并且其firmware版本中有一个UEFI的版本，看起来这个HBA卡是支持UEFI模式的。

可能存在MMIO地址空间冲突

检查系统dmesg日志，会看到一些ROM设置报错:

启动日志中设置pci地址报错
root@zcloud:~# dmesg | grep -i pci | grep -i fail
[    0.682599] pci 0000:04:00.1: ROM [mem size 0x00080000 pref]: failed to assign
[    0.682606] pci 0000:04:00.2: ROM [mem size 0x00080000 pref]: failed to assign
[    0.682614] pci 0000:04:00.3: ROM [mem size 0x00080000 pref]: failed to assign

root@zcloud:~# dmesg | grep -i pci | grep -i ignor
[    0.593704] PCI: Ignoring E820 reservations for host bridge windows

上述PCIe资源（内存地址空间）发生了严重的冲突:

  • failed to assign 意味着 BIOS 在自检阶段尝试给 PCIe 设备分配内存映射地址（MMIO）时失败

由于我在服务器中安装了一块 AMD FirePro S7150 x2运算卡 ，所以我启用了 HP DL360 Gen9 Large Bar Memory(Tesla P10) ，既 PCI Express 64-Bit BAR Support ，这样GPU会向系统申请大量的 PCIe BAR资源 :

  • 需要尝试 暂时将 PCI Express 64-Bit BAR Support 设置为 Disabled，看看BIOS能否匀出一点空间给 H240ar 的 Option ROM

  • 强制开启“MMIO High”扩展:

低位地址空间（4GB 以下）几乎被占满，高位空间必须手动打开:

操作路径：F9 -> System Configuration -> BIOS/Platform Configuration -> Advanced Options -> PCIe Device Configuration。

  • 设置 1：确保 Above 4G Decoding 为 Enabled，这样能够强制显卡使用4GB以上的高位空间，从而腾出4GB以下的宝贵空间给H240ar这种老卡

  • 设置 2：寻找 MMIO High Size，手动强制设定为 32GB 或更高?

  • 设置 3：寻找 MMIO Low Size，尝试设为 2GB（腾出低位空间给 H240ar 这种老卡）。

由于测试过不插硬盘，空载的 H240ar 卡存在的情况下，服务器启动依然没有加载和显示出 H240ar 卡信息，上述PCIe地址冲突确实很有可能。至于为何启动时按 F10 能够进入Intelligence Provissioning并能看到 H240ar 卡，我理解gemini的解释是因为BIOS扫描PCIe总线能够看到设备，并且SSA能够从底层处理硬盘，IP环境加载的专用微内核驱动能够跳过BIOS的POST自检，采用种类似“强制访问”的方式直接跟 H240ar 通讯。所以即使开机自检跳过了卡，SSA 依然能通过底层地址直接和 H240ar 卡通讯。

但是，我拆除掉可能分配地址冲突的GPU AMD FirePro S7150 x2运算卡 ， HPE H240ar 存储阵列卡 依然没有识别出来，插着的硬盘灯依然不断旋转的指示灯。并且发现之前dmesg中显示的 failed to assign 依然存在，看来是其他我原因。

按照gemini提示(感觉太复杂的排查AI其实也是东一榔头西一棒子乱试)，尝试将主板的SATA控制器禁用(看看是不是主板集成的控制器冲突)，但是我disable了主板SATA控制器依然没有解决，还是SAS硬盘指示灯狂转，无法识别 H240ar 卡

SAS启动target

我偶然发现在 F9 -> System Configuration -> BIOS/Platform Configuration (RBSU) 有一个

而且在 BIOS/Platform Configuration (RBSU) -> Boot Options 下面的 UEFI Boot Order 中，将 H240ar 下的3块硬盘列在其中:

在 UEFI Boot Order 中列出了 H240ar 卡连接的3块硬盘
Ubuntu
Generic USB Boot
Embedded RAID 1: Smart HBA H240ar Controller - 1117.81 GiB, Port:2I, Bay:6, Box:2
Embedded RAID 1: Smart HBA H240ar Controller - 1117.81 GiB, Port:2I, Bay:7, Box:2
Embedded RAID 1: Smart HBA H240ar Controller - 1117.81 GiB, Port:2I, Bay:8, Box:2
Embedded SATA Port 4 HDD: SDL1CRR-019T-1HA1

我忽然想到之前gemini提到IBM存储的格式和常规PC系统的512字节格式不同，会导致无法读取

另外，在 BIOS/Platform Configuration (RBSU) -> Storage Options -> Embedded Storage Boot Policy 下设置了 Embedded RAID 1: Smart HBA H240ar Controller  [Boot All Targets]

会不会因为激活了 Smart HBA H240ar Controller [Boot All Targets] 导致系统启动时会扫描所有 H240ar 连接的SAS磁盘，而这些磁盘恰好是从IBM存储上拆下来，握手信号和HP不同，就会响应超时。而超时就会导致 H240ar 卡被BIOS判断为故障，自动屏蔽了 H240ar 卡的电气，进而在系统中无法看到这块卡。

另外不插所有SAS硬盘，我之前好像也看到Gemini说过，没有任何磁盘返回信息也会导致某些firmware版本的HBA卡被判断为故障导致被屏蔽。

我检查了 Smart HBA H240ar Controller 这个配置有3个选项:

可以设置的 H240ar Boot targets选项
Boot All Targets
Boot Limit to 3 Targets
Boot No Targets

我尝试将参数设置为 Boot No Targets 避免系统尝试从 H240ar 扫描查询启动硬盘(有可能不可用)

不过，启动以后，在POST过后系统依然硬盘灯狂转，无法识别出 H240ar

可能存在IBM 硬盘固件握手过慢问题

另外一种可能是IBM硬盘固件握手时间太长，例如硬盘是520B 格式(和常规HP服务器不同)或处于 Power-up 延迟状态(需要特定的IBM存储设备指令)，导致 H240ar 的固件会进入 “死循环重试” ，此时BIOS会认为 H240ar 响应超时（Watchdog Timeout），为了保证服务器能启动，BIOS 会强制切断该设备的 PCIe 链路（Link training reset）。

双杀

这里有一个悖论:

  • 如果 H240ar 连接的硬盘笼8块硬盘全是IBM不兼容的520B格式，那么启动后扫描硬盘就无法握手，此时死循环会导致 H240ar 被系统剔除

  • 如果 H240ar 的firmware版本陈旧，可能就是依赖检测硬盘来确认自身是否正常工作，如果把 H240ar 卡上所有不兼容的IBM硬盘拔掉，也会导致 H240ar 卡被误判为异常而剔除

  • 既然空载的 H240ar 被误判剔除，也就无法进一步在Linux中用低级命令来重新格式化IBM SAS硬盘，修复不兼容的问题

解决的方法，我想到我可以用一块没有用处的SATA硬盘来响应 H240ar 的自检，避免 H240ar 卡被系统剔除，然后热插入IBM SAS硬盘，通过一块块低级格式化来修复IBM硬盘的响应问题。

Bingo

果然，当 H240ar 卡连接的硬盘笼拔掉所有异常的 IBM SAS 硬盘，仅仅插入一块普通的SATA硬盘，神奇的事情发生了:

操作系统启动以后，居然看到了 H240ar 卡连接的SATA硬盘，通过 fdisk -l 可以看到这块HBA卡连接的硬盘:

通过 fdisk 可以看到 H240ar 连接的普通SATA硬盘
Disk /dev/sda: 465.76 GiB, 500107862016 bytes, 976773168 sectors
Disk model: HGST HTS725050A7
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disklabel type: dos
Disk identifier: 0x148374e0

Device     Boot Start       End   Sectors   Size Id Type
/dev/sda1        2048 976773167 976771120 465.8G 83 Linux

那么，这块折腾我两天的 H240ar 卡叫什么名字呢？

从 lspci 输出可以看到:

通过 lspci 看到的 H240ar
03:00.0 Serial Attached SCSI controller: Hewlett-Packard Company Smart Array Gen9 Controllers (rev 01)

既然通过带一块磁盘启动能进入操作系统识别 H240ar 卡，接下来就是修复IBM磁盘格式不兼容导致的握手问题了

热插入IBM硬盘

通过热插入IBM硬盘，系统立即扫描出了这块硬盘，通过 fdisk -l 可以看到:

IBM硬盘识别
Disk /dev/sdc: 1.09 TiB, 1200243695616 bytes, 2344225968 sectors
Disk model: H0XA1P2
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

这说明IBM硬盘并非如前面推测的那样采用不兼容的520B扇区，而是常规的512B扇区，完全兼容。

双杀 故障原因

备注

本段为gemini总结摘要，符合我的实践推测

企业级存储中一个经典的“握手超时（OOB Handshake Timeout）”问题:

  • H240ar 在启动阶段尝试扫描总线时，IBM 硬盘的某些固件指令响应（通常是针对 IDENTIFY DEVICE 或 SEND DIAGNOSTIC 命令）与 HPE 的固件预期不符

  • 早期版本的H240ar firmware限制只能使用 HP官方认证SAS硬盘 ，导致它认为硬盘不正常，多次尝试失败后H240ar进入挂起状态，导致OS无法枚举到它

通过连接一个普通的SATA硬盘骗过H240ar的扫描，让H240ar能够完成初始化并正常使用。此时再插入第三方IBM硬盘，就能够正常使用。

现在问题已经明确，需要通过升级 H240ar 的firmware来解决(实践验证并没有完全解决)

升级H240ar固件

我买到的二手 H240ar 固件版本是 2.54 版本 (2016年) ，早期的HPE 的固件对非原装盘（尤其是带特定 OEM 固件的 IBM/NetApp 盘）的兼容性极其保守。

最新版本(通常是 7.00 或更高): HPE 在 5.x 版本之后的固件中大幅放宽了对第三方硬盘的驱动响应等待时间，并修复了大量与 SAS Expander 握手相关的死循环 Bug。

在 HP官方支持网站 搜索 HPE Smart Array H240ar Firmware for Linux ，目前能够找到的最高版本是 7.20 ，不过软件包是 .rpm ，需要解开文件获取其中的 .scexe 脚本的跨平台通用的更新工具:

使用 cpio 工具将rpm包中固件程序提取
# 安装必要的解压工具
sudo apt update
sudo apt install rpm2cpio cpio

# 解压下载的rpm文件
mkdir hpe_fw_temp && cd hpe_fw_temp
rpm2cpio ../firmware-smartarray-ea3138d8e8-7.20-1.1.x86_64.rpm | cpio -idmv

# 查找安装脚本的位置
find . -name "setup"
# 或者查找 .scexe 文件
find . -name "*.scexe"

# 进入找到的目录（请替换为实际路径）
cd ./usr/lib/x86_64-linux-gnu/firmware-smartarray-ea3138d8e8-7.20-1.1/

# 赋予执行权限并运行
sudo chmod +x setup
sudo ./setup

执行 setup 程序的交互输出如下:

更新h240ar的firmware
$ sudo ./setup
Supplemental Update / Online ROM Flash Component for Linux (x64) - Smart Array and Smart HBA H240ar, H240nr, H240, H241, H244br, P240nr, P244br, P246br, P440ar, P440, P441, P542D, P741m, P840, P840ar, and  P841 (7.20), searching...
1) Smart HBA H240ar in Slot 0 (4.52)
Select which devices to flash [#,#-#,(A)ll,(N)one]> 1
Flashing Smart HBA H240ar in Slot 0 [ 4.52 -> 7.20 ]
Deferred flashes will be performed on next system reboot
============ Summary ============
Smart Component Finished

Summary Messages
================
Reboot needed to activate 1 new FW image

Exit Status: 1
Deferred flashes will be performed on next system reboot
A reboot is required to complete update.

解决IBM硬盘指示灯狂闪

在升级了 H240ar 的firmware之后，还是没有解决插着硬盘启动时，硬盘指示灯狂闪的问题。此时 H240ar 使用这种企业级硬盘 遇到 "Spin-up Timeout"（起旋/初始化超时） 冲突:

之所以“拔出来再插进去（热插拔）”能识别，是因为在热插拔时，H240ar 已经完成了自身的自检，它处于“就绪监听”状态，能够专门处理单一接口的握手信号。而在启动阶段，它必须同时初始化整个 SAS 链路、Expander 和所有磁盘，IBM 硬盘非标准的响应时间让它在批量自检中“掉队”了。

IBM 硬盘的元数据（Metadata）冲突

备注

这段解释来自gemini

IBM 的 SAS 硬盘往往在物理层面的第 0 扇区或结尾扇区带有一种特殊的 RAID 签名（来自 IBM 的控制器）。H240ar 在启动扫描时检测到这套签名，由于它无法识别这种格式，会反复尝试读取并校验，导致指示灯狂转。

抹去IBM SAS硬盘的RAID签名
# 警告：这会删除硬盘上所有数据！
# 抹除开头 500MB
sudo dd if=/dev/zero of=/dev/sdb bs=1M count=500 status=progress
# 抹除结尾 500MB (计算位置)
SIZE=$(sudo blockdev --getsize64 /dev/sdb)
SEEK_POS=$(( (SIZE / 1024 / 1024) - 500 ))
sudo dd if=/dev/zero of=/dev/sdb bs=1M seek=$SEEK_POS status=progress

这里抹除后500M空间的时候会出现如下信息:

抹去IBM SAS硬盘的RAID签名提示信息
dd: error writing '/dev/sdb': No space left on device
501+0 records in
500+0 records out
524902400 bytes (525 MB, 501 MiB) copied, 5.34038 s, 98.3 MB/s

这里提示 No space left on device 是正常且理想的结果，表明 dd 命令已经成功运行到了磁盘的 最后一个字节 。对于抹除元数据(Metadata)，该报错意味着已经 彻底覆盖了磁盘的最末端 。由于很多IBM或LSI的RAID签名位于磁盘的最后几个扇区，所以这个报错反而是操作成功的证明。

完成上述操作以后，执行 sync 确保缓存已全部写入磁盘。然后关机断电，拔掉电源线10秒(非常重要，因为要重置H240ar控制器的状态机)。然后插回电源，按下开机键，观察POST自检。

IBM 硬盘的 Power-Up In Standby (PUIS) 功能

上述抹除IBM硬盘的元数据之后，插着IBM硬盘的情况下，硬盘灯依然狂转，所以还需要继续解决其他可能:

在H240ar上未成功的尝试

备注

本段是gemini建议，但是实际上H240ar没有提供这些设置方法，所以尝试失败。有可能更高级的P系列(P440等)可能有这些高级设置

  • 在 SSA 中调整“硬盘起旋延迟” : HPE 控制器有一个设置叫 Staggered Spin-up（交错起旋）。如果 IBM 硬盘在等待一个它听不懂的“起旋”指令，它就不会进入就绪状态。

    • 进入 SSA (Smart Storage Administrator)

    • 选中 H240ar -> Configure -> Controller Settings

    • 寻找 "Drive Power Delay" 或 "Spin-up Delay"

      • 如果当前是 0，尝试改为 最小非零值（如 1s 或 2s）。

      • 原理：这会改变控制器发送指令的时机，避开系统刚上电时最混乱的电信号高峰期。

  • IBM 硬盘的 Power-Up In Standby (PUIS) 功能

许多 IBM 拆机盘默认开启了 PUIS。这意味着硬盘在上电时不会自动旋转，而是等待控制器发送一个特定的 START_STOP_UNIT 命令。如果 H240ar 发送命令的时机太早，或者 IBM 固件响应逻辑太慢，就会导致控制器认为设备未就绪而反复重试，造成指示灯狂转。

  • 解决的方法是尝试在SSA中，将 Physical Drive Power Management 选项关闭

在BIOS中增加整体初始化时间

备注

这段gemini建议通过延长内存检测来延长主机POST检查时间，这样能够为硬盘初始化检测

但是这个尝试也没有成功，因为我观察到这个硬盘灯始终旋转是一直存在的，即使拖延时间再长也没有改善，所以通过延长内存检测时间来让起始检查通过是不现实的。

由于无法在SSA中直接调整H240ar控制器的延迟，则尝试通过调整主板的引导速度，给 IBM 硬盘争取更多的“起旋准备时间”:

  • 路径：进入 F9 (System Utilities) -> System Configuration -> BIOS/Platform Configuration (RBSU) -> System Options -> Boot Time Optimizations

  • 将 Extended Memory Test 由 Disabled 改为 Enabled

如果 Memory Test 是 Fast，改为 Enabled/Extensive（虽然这会延长开机时间，但它能拖延存储控制器开始大规模扫描总线的时间，可能会让 IBM 硬盘在此期间完成内部初始化）。

尝试RAID模式

我也尝试了 H240ar 的RAID模式，并尝试将8块SAS磁盘每块都建立一个RAID0，目的是看RAID模式能否绕过磁盘握手异常的问题。但是很不幸，这个方法不但没有解决问题，而且导致连热插拔SAS磁盘也无法识别出。看起来是因为握手不成功， H240ar 将RAID0判断为不可用，并屏蔽掉了磁盘。

警告

我最终放弃折腾这块 H240ar HBA卡，准备购买一块更高等级的 HPE P440ar 存储阵列卡 ，据gemini介绍，更高级的 P440ar 能支持缓存，稳定性更高，固件逻辑或许能够兼容更多的第三方硬盘。总之，准备尝试尝试
