Dell T5820通过ReBarUEFI工具强制修改BAR

Dell T5820这款早期工作站的主板有一个巨大缺陷是不支持 NVIDIA Tesla A2 GPU运算卡 和 AMD Radeon Instinct MI50 这样的服务器GPU计算卡的大规格BAR，导致无法启动主机。我在反复折腾 修订AMD MI50 VBIOS的BAR size 失败之后，gemini终于推荐了使用开源工具 xCuri0/ReBarUEFI 来为主板BIOS注入一个 UEFI 驱动（DXE Driver），这样可以将显卡的 BAR 强制限制在 256MB、512MB 或 1GB，即使显卡固件请求32GB，主板也只会给他分配一个小窗口，从而允许顺利开机。

备注

和AI对话就像即时战略游戏中的无尽地图，通过不断的排列组合试探，才能在某一个瞬间触发发现新大陆!!!

警告

由于 Dell Precision T5820 工作站 对BIOS写入有签名保护，所以自制的BIOS是无法直接刷入主机BIOS的，需要采用 外部EEPROM烧录器 绕过主板上的PRR(写保护寄存器)

分析

为何我的 AMD Radeon Instinct MI50 一直无法在 Dell Precision T5820 工作站 上启用，我经过各种尝试后推测如下:

evilJazz/MI50_32GB_VBIOS.md 列出了 AMD Radeon Instinct MI50 原生的VBIOS 113-D1631711-100 是一个Legacy only VBIOS(不支持UEFI)，同时不支持ReBAR。既然GPU不支持ReBAR，那么 Dell Precision T5820 工作站 不支持ReBAR也没关系。但是这里有一个关键点就是这款MI50数据中心计算卡，由于不支持ReBAR，就会强制要求主机提供一个32GB的大型BAR。

这种大型BAR的要求，对于 HPE ProLiant DL380 Gen9服务器 这样的标准数据中心服务器是能够满足的，但是对于 Dell Precision T5820 工作站 则无法做到。虽然T5820也支持工作站系列的NVIDIA RTX，并且支持高达48GB的显存，但是工作站显卡显然不会采用数据中心这种申请整块巨大BAR的方式，而是采用传统的Small BAR，所以在T5820上大规格显存的工作站显卡可以使用。

我后来刷新了 AMD Radeon Instinct MI50 的VBIOS，采用了V420的VBIOS，此时由于V420的VBIOS是UEFI格式，并且支持ReBAR协商，理论上应该更好地适应工作站主板或者兼容台式机(在2017年以后的台式机主板普遍支持ReBAR)。此时就凸显出了T5820的短板: 不支持ReBAR协商，这导致它无法和MI50握手协商一个双方都能够支持的BAR Size。

目前最佳的用于工作站的 AMD Radeon Instinct MI50 VBIOS是用于V420的VBIOS，兼顾了UEFI和ReBAR，这意味着能够用于无法直接支持32GB大BAR的普通工作站。现在需要解决的就是如何让 Dell Precision T5820 工作站 也支持ReBAR协商，以便能够和 AMD Radeon Instinct MI50 握手确定一个最佳BAR。

准备工作

ReBarUEFI需要修订原厂的BIOS，这个步骤结合 Dell T5820刷入修改过的BIOS 来完成。因为之前我尝试 配置Dell T5820 Aperture Size变量 采用直接从Dell官网下载的BIOS更新执行程序中提取BIOS的bin文件失败，经过探索， Dell T5820刷入修改过的BIOS 能够提取完整原生的BIOS bin文件，所以在执行 ReBarUEFI 之前，先采用该方法(使用外接的EEPROM编程器获取BIOS bin)

两次执行备份，确保备份的BIOS bin文件正确
# 执行2次备份，生成2分BIOS bin文件，两次备份时不要移动夹子，确保物理电气连接环境完全一致
# 每次备份需要3-5分钟，务必确保电脑不要进入休眠状态
sudo flashrom -p ch341a_spi -c "W25Q256JV_Q" -r backup1.bin
sudo flashrom -p ch341a_spi -c "W25Q256JV_Q" -r backup2.bin

# 校验2个BIOS bin文件的哈希值
sha256sum backup1.bin backup2.bin

  • 复制其中一个BIOS bin文件准备进行后续修订:

复制一个新的BIOS文件 t5820_bios_rebaruefi.bin 待修订
cp backup1.bin t5820_bios_rebaruefi.bin

ReBarUEFI

xCuri0/ReBarUEFI 提供了 ReBarUEFI 为官方不支持Resiable BAR的系统提供了一个UEFI DXE驱动，来实现ReBAR支持。这样就为陈旧的老主机带来了支持最新ReBAR协议的能力，可以安装类似 Intel GPU Arc 系列这样必须使用ReBAR的显卡。

准备

  • (可选)激活 4G Decoding : 在BIOS中激活 Above 4G Decoding BIOS设置 ，没有激活这个选项那么就会被限制在 1GB BAR 甚至 512MB BAR ，这种情况下最多可以设置为 2GB BAR

  • (可选)BIOS 支持Large BARs : ReBarUEFI 能够修复和这个相关的大多数问题

添加FFS模块

修订 t5820_bios_rebaruefi.bin 需要使用 LongSoft/UEFITool ，这是一个图形程序，在Linux环境下需要使用Qt，所以运行环境安装还是比较繁重的，并且在 Alpine Linux 下(musl libc)安装比较折腾，需要安装 gcompat 来运行为glibc编译的Linux预编译包:

在Alpine Linux环境需要gcompat来兼容运行UEFItool
apk add gcompat

为了方便完成，更为简单的方法是在 macOS 或 Windows 环境使用UEFITool

备注

不要下载最新的 UEFITool_NE 版本，最新的UEFITool只支持查看不支持修改!!!

只有 UEFITool non-NE (0.28) 支持添加模块: 别问我为什么，ReBarUEFI文档是这么写的，我头铁尝试了最新版本， Insert after 等菜单都是灰色不可用，最后还是乖乖按照文档下载了指定的 0.28 版本

注意，这个 0.28 版本没有签名，所以需要在 System Preferences >> Security & Privacy 中设置允许运行这个程序才能使用！

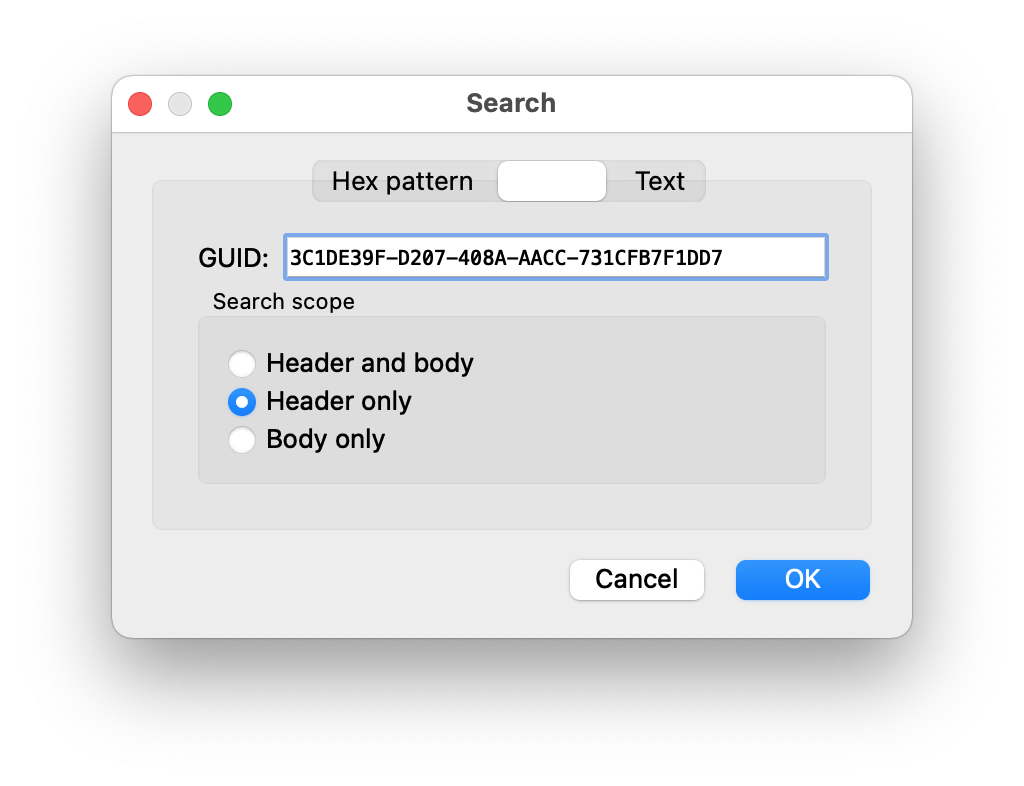

  • 在UEFITool中使用 Search 功能，搜索 Header only GUID :

../../../../_images/search_header_only_guid.png

搜索 Header only GUID

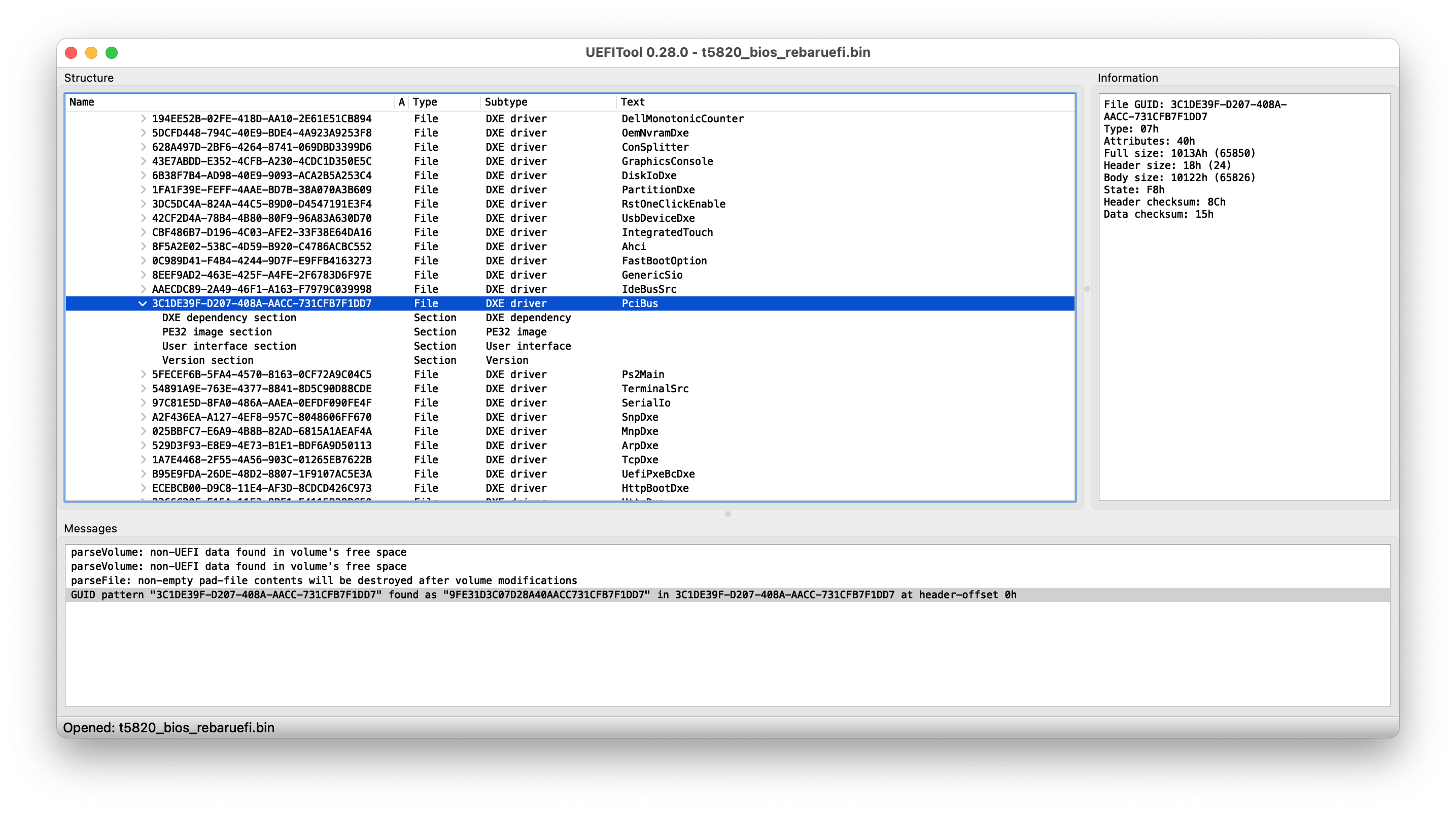

搜索的结果是 GUID pattern "3C1DE39F-D207-408A-AACC-731CFB7F1DD7" found as "9FE31D3C07D28A40AACC731CFB7F1DD7" in 9E21FD93-9C72-4C15-8C4B-E77F1DB2D792/.../PciBus at header-offset 00h ，此时可以看到在一个 PciBus 下找到这个GUID

../../../../_images/pcibus_guid.png

找到PciBus

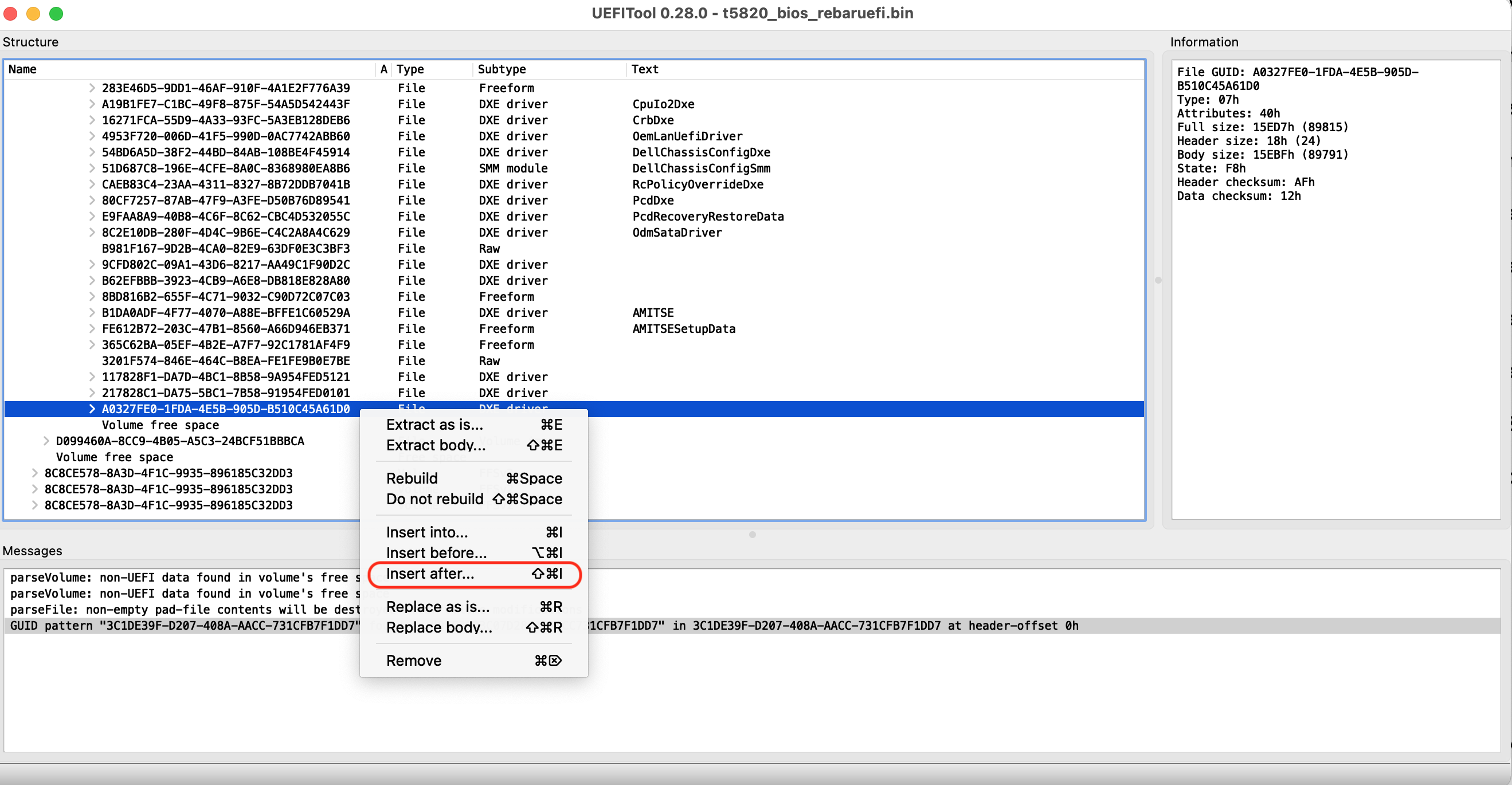

在这个PciBus所在的Volume的最后就是需要插入 ReBarDxe.ffs (<=需要下载该文件)的地方，所以滚动到搜索这个 Header only GUID 的卷的末尾，选择最后一个 module 并右击鼠标，选择 Insert after 菜单:

../../../../_images/insert_after_module.png

在该卷的最后一个模块后面插入 ReBarDxe.ffs

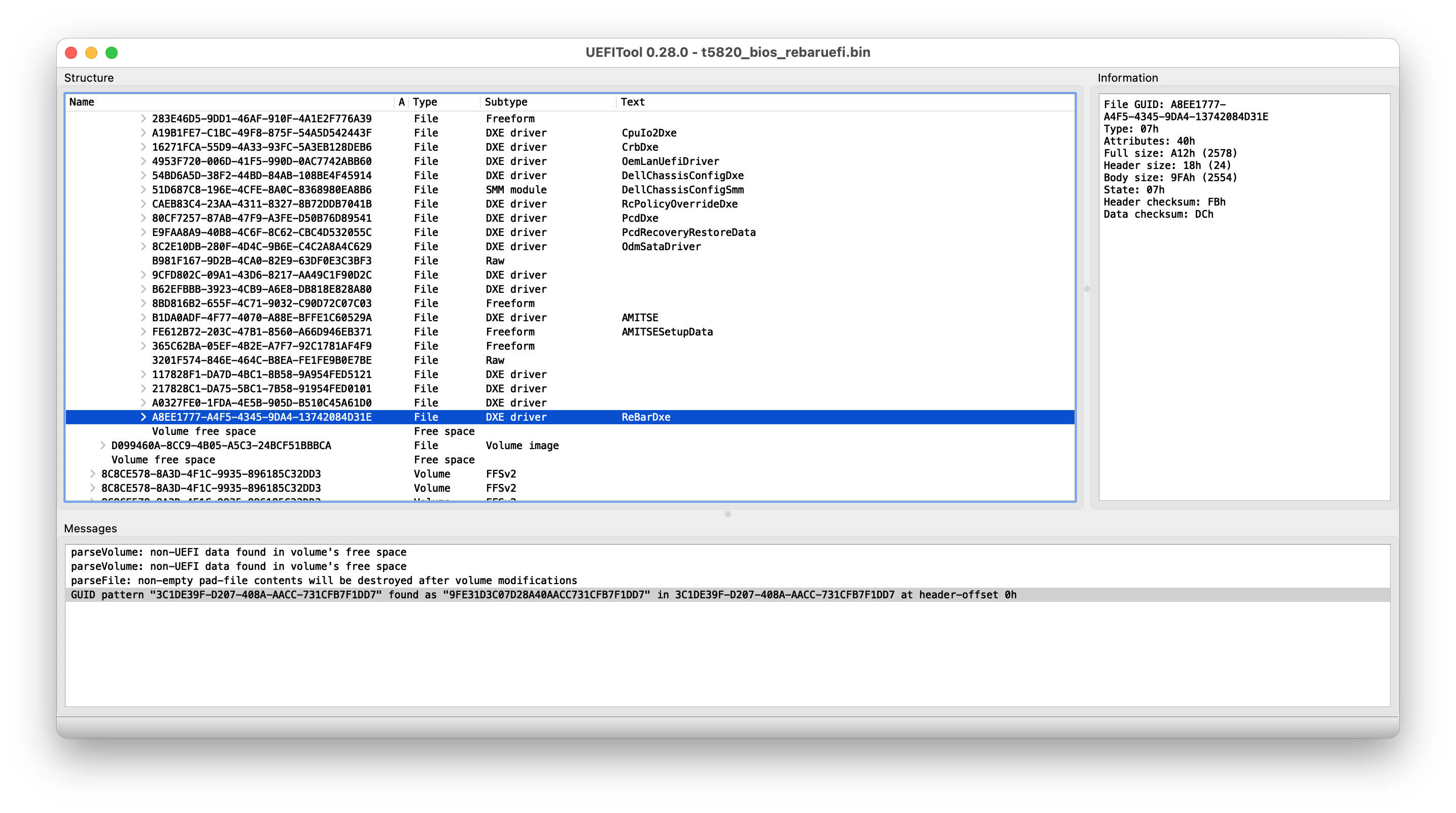

插入 ReBarDxe.ffs 之后，就可以看到最后增加了一个名为 ReBarDxe 的模块:

../../../../_images/ReBarDxe.png

可以看到卷末尾增加了一个 ReBarDxe 模块

  • 最后使用 File -> Save image file 保存修改后的BIOS文件，我命名为 t5820_bios_rebaruefi_fixed.bin

UEFIPatch

由于大多数消费级主板在处理64位BAR存在问题，而 Resiable BAR功能 需要64位BAR才能正常工作，所以需要使用 UEFIPatch (UEFITool的一部分)来修补UEFI，使其兼容64位BAR并解决各种问题。

前面插入了 ReBarDxe.ffs 只是将功能放入了BIOS，但是许多主板（尤其是 Dell、HP 这种商业大厂）的 BIOS 固件中存在硬编码限制，会限制 PCIe BAR 的大小，或者在启用 Above 4G Decoding 时依然存在内存对齐 Bug。 UEFIPatch 的作用就是 “暴力拆除” 这些限制:

  • 解除 4GB 限制 ：许多老款 BIOS 即便开启了 Above 4G ，也会将单个 PCIe 设备的显存分配限制在 2GB 或 4GB 以内。 AMD Radeon Instinct MI50 有 32GB，不打补丁几乎肯定会报错。

  • 修复权限/校验 ：补丁可以自动修改 BIOS 中的汇编指令，允许系统分配更大的内存地址空间（ mmio ）给 GPU。

  • 下载 UEFITool non-NE (0.28) 中的 UEFIPatch (我在macOS平台执行，所以下载的是 UEFIPatch_0.28.0_mac.zip

  • 下载 patches.txt 并存放到 UEFIPatch 执行程序和 t5820_bios_rebaruefi_fixed.bin (BIOS文件)所在的目录下

按照 Using UEFIPatch 文档，对于不同系列的CPU 对应的主板芯片 需要添加不同的补丁内容。我的 Dell Precision T5820 工作站 使用的 Intel Xeon W-2225 属于 Cascadelake 架构，主机 Dell Precision T5820 工作站 的芯片集是 Intel C422系列主板芯片 ，文档中没有要求再修订 patches.txt

另外，我检查了下载的 patches.txt 内容，其中的注释说明了patches补丁是针对哪种处理器架构的，我没有找到 Cascadelake 架构(intel第10代处理器)对应的配置(最高的配置是针对 Remove <64GB BAR size limit (Skylake/Kaby Lake/Coffee Lake) ): 这说明 Cascade Lake这代处理器架构已经足够先进，已经避开了4GB寻址的硬编码陷阱。

所以我决定先采用 不执行UEFIPatch 的 t5820_bios_rebaruefi_fixed.bin 刷入 Dell Precision T5820 工作站 ，然后观察 AMD Radeon Instinct MI50 的 Large Memory Range 是否成功分配生效。如果出现 Code 12 错误，提示"该设备找不到足够的可用资源"，则表明BIOS 的 MMIO 窗口确实被限制了，无法容纳 32GB 的 BAR。或者出现即使开启了 Above 4G 依然强行将BAR压缩在小容量范围(例如256MB)，则在回过头来使用 UEFIPatch 。

刷入没有补丁过的BIOS
sudo flashrom -p ch341a_spi -c "W25Q256JV_Q" -w t5820_bios_rebaruefi_fixed.bin

备注

经过尝试，我发现即使 patches.txt 没有列出 Cascadelake 架构，这个 UEFIPatch 还是 要执行的

我尝试了没有执行 UEFIPatch 的 t5820_bios_rebaruefi_fixed.bin ，刷入 Dell Precision T5820 工作站 之后主机无法启动，电源指示灯会闪烁 3次琥珀色 ，表明内存（RAM）检测失败 或 BIOS 损坏（校验和错误）。由于我修订了BIOS，这通常意味着BIOS 模块插入后的校验和（Checksum）不匹配，导致主板的安全启动逻辑拦截了引导。

实践证明不执行 UEFIPatch 无法启动，所以我执行如下命令进行补丁:

执行 UEFIPatch
./UEFIPatch t5820_bios_rebaruefi_fixed.bin

执行上述命令显示确实有patch效果:

执行 UEFIPatch
parseVolume: non-UEFI data found in volume's free space
parseVolume: non-UEFI data found in volume's free space
parseFile: non-empty pad-file contents will be destroyed after volume modifications
patch: replaced 11 bytes at offset 6CE5h B800000000100000004C3B -> B8FFFFFFFFFFFFFF004C3B
Image patched

可以看到 UEFIPatch 对插入过 ReBar.ffs 的BIOS文件做了补丁，补丁以后生成了一个文件 t5820_bios_rebaruefi_fixed.bin.patched

我将该 t5820_bios_rebaruefi_fixed.bin.patched 重命名为 t5820_bios_rebaruefi_fixed_patched.bin ，然后重新刷入 Dell Precision T5820 工作站

重新刷入补丁过的BIOS
sudo flashrom -p ch341a_spi -c "W25Q256JV_Q" -w t5820_bios_rebaruefi_fixed_patched.bin

警告

很不幸，我尝试了 UEFIPatch 之后的 ReBarUEIF 的BIOS，依然没有解决启动问题，电源指示灯还是会闪烁 3次琥珀色

继续: Checking for pad file issue

按照文档提及 "UEFITool/UEFIPatch have a bug which results in pad file corruption that affects mostly ASUS motherboards. Pad file corruption will cause boot failure which can only be fixed by flashing a proper BIOS."

ReBarState

接下来使用
