Dell T5820宕机异常排查

考虑到 Intel VNNI指令集 支持，以及核心数多、二手价格便宜，我最初购买 Intel Xeon W-2235 作为T5820的处理器:

  • 官方手册 戴尔 Precision 5820 Tower 用户手册 列出的 W-22xx 包含了这款经济实惠的处理器，也是我能够接受的500元以内预算

  • 6核心12超线程，是500元以下性能最强(发布时售价高达610美元)

但是，万万没有想到，小心组装完成后，开机就出现 连续4次琥珀色报警灯闪烁 并自动关机!!!

和gemini讨论之后，初步定位可能有:

  • 电源老化损坏或者主板短路或者CPU辅助供电线松动

  • 内存故障或不兼容

  • 开机瞬间多GPU导致券功率检测状态(Inrush current)失败

  • CPU针脚歪斜导致电压检测失败

然而，实际排查却排除了上述可能:

  • 插拔了可能的电源线确保电源连接可靠

  • 内存仅保留slot1，并替换排查多根内存

  • 去掉所有可能高功率设备(显卡)，仅保留CPU和一根内存

  • 通过观察CPU底座针脚反光确认没有出现针脚歪斜

折腾了很久也没有解决，问了淘宝卖家，卖家说他们的技术在大量装机和售后实践确定这个T5820只支持到 W-2225 ，不支持 W-2235，即使刷新到最新的2.48 BIOS版本也是这样。

WAHT?

为何Dell手册却列出了支持多种W-22xx处理器，包括 Intel Xeon W-2235 ，我运气这么不好吗？

备注

根据现象来看，4次闪烁琥珀色告警，但是没有出现白色闪烁，说明故障大概率和电源有关。因为手册列出的告警灯闪烁，白色闪烁灯是BIOS启动之后开始CPU和内存检测异常才会出现。

也就是说，没有出现白色告警闪烁，说明还没有进入BIOS检测就宕机了，多数和电源不稳定相关。

gemini提到了启动时电流不稳定会导致自动宕机，讨论到了主板的供电相(Phases)在早期型号中只有5-7相:

CPU 是一个极其“渴电”的精密器件。W-2235 (130W) 在满载时，核心电压约 1.2V，这意味着电流会激增到 100A 以上。如果只靠一组电路来转换，发热量会瞬间烧毁电子元器件:

主板采用了**多相并联（Multi-Phase）**技术。每一“相”通常由三个核心组件构成:

  • WM 控制器：指挥官，决定每一相什么时候“开闸放水”。

  • MOSFET (场效应管)：开关，负责切断和导通电流（产生热量的主要来源）。

  • 电感 (Choke)：储能和滤波，通常是主板 CPU 插槽周围那些黑色的方块。

在 2019 年出厂的 T5820 主板上，肉眼观察 CPU 插槽左侧和上方的黑方块：

如果只有 5-6 个：那么这块主板面对 130W 的 W-2235 确实处于临界点。启动瞬间，为了给 6 个核心同时充满电荷，VRM 负载会瞬间爆表，导致 琥珀色灯闪（供电轨故障）。

根据gemini提示，我观察了主板CPU周围电感，果然发现异常:

../../../../_images/t5820_cpu_inductance.jpg

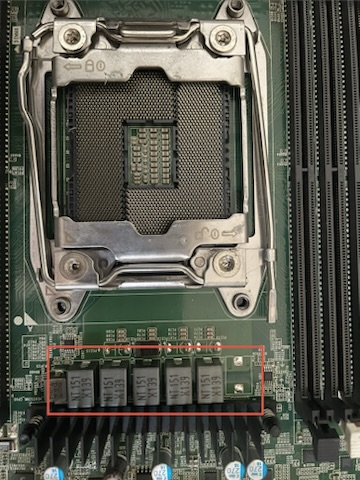

CPU旁边的电感只有5个，并且有一个空白未焊接电感

我购买的T5820的CPU旁边的电感只有 5个 ，有一个空白未焊接电感的位置。这表明Dell为了降低成本，早期T5820主板削减了1个电感。虽然这能够满足2019年及之前Intel CPU，但是对于之后发布的高功率大电流的CPU，则缺乏硬件支持。所以即使升级BIOS也无法解决这个支持W-2235。

也许后期发布的T5820版本补充了这个电感，所以后续T5820通过升级BIOS是能够支持 Intel Xeon W-2235 。

主板的电阻、电容、电感

组件

电子学角色

水路模拟

主要功能

电阻 (Resistor)

阻碍电流

狭窄的管道/水龙头

控制流量，消耗多余能量（发热）

电容 (Capacitor)

储存电荷（电压）

储水罐/水塔

稳定电压，填补水流的瞬间空缺（平滑电压）

电感 (Inductor)

储存磁能（电流）

带有沉重叶轮的水车

抵抗电流突变，保持电流平稳（平滑电流）
